Frekvenční měnič (FM) je klíčovým prvkem v moderní automatizaci – umožňuje nastavit plynulý rozběh a doběh a řízení otáček elektrického 3f motoru, čímž zvyšuje efektivitu, snižuje spotřebu energie a prodlužuje životnost zařízení. Ať už se jedná o čerpadlo, dopravník, ventilátor nebo jiný pohon, správná volba měniče je zásadní.
Jednou z prvních otázek, kterou je nutné si při výběru FM položit je: mám jednofázové nebo třífázové napájení? Jak to ovlivní volbu motoru a jeho zapojení? V následujícím článku shrnujeme základní rozdíly a doporučení.
1f vs. 3f měnič – jaký je rozdíl?

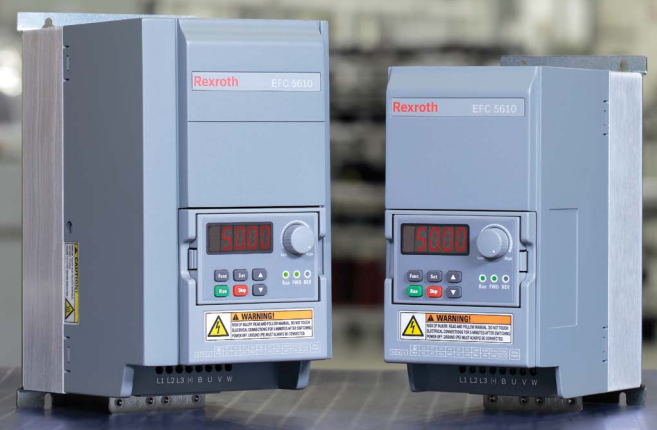

- 1f měnič EFC5610 (vstup 1x230 V, výstup 3x230 V):
Používá se tam, kde je k dispozici pouze jednofázová zásuvka 230VAC (např. v domácnostech nebo menších dílnách). Tento měnič na výstupu vytváří třífázové napětí (3x230VAC) pro standardní třífázový motor. Je ideální pro menší výkony (běžně do 2,2 kW). - 3f měnič EFC5610 (vstup 3x400 V, výstup 3x400 V):
Vyžaduje třífázové napájení (3x400 VAC) a je vhodný pro průmyslové aplikace a výkony motorů nad 2,2 kW. Nabízí vyšší účinnost a lepší stabilitu chodu motoru.
Jak zapojit 3f AC motor?
- Trojúhelník (Δ):
Používá se při nižším napětí (230 V), tedy typicky u 1f měničů s výstupem 3x230 VAC. Při tomto zapojení musí být motor dimenzován na možnost zapojení 230/400 V. - Hvězda (Y):
Používá se při vyšším napětí (400 V), tedy u 3f měničů napájených ze sítě 3x400 VAC. Motor musí mít štítek 230/400 VAC. Tedy být schopen práce při 400 V při zapojení do hvězdy.
U vyšších výkonů může být vinutí motoru přizpůsobeno napájení 400/690 VAC. Takový motor je pro napájení 400VAC třeba zapojit do trojúhelníku. Vždy vycházejte z hodnot na štítku daného motoru a schémata zapojení na vnitřní straně víka svorkovnice motoru.
Shrnutí:
|
Kritérium |
1f měnič |
3f měnič |
|
Napájení |
1x230 V |
3x400 V |
|
Výstup |
3x230 V |
3x400 V |
|
Zapojení motoru (230/400VAC) |
Trojúhelník (Δ) |
Hvězda (Y) |
|
Typické použití |
Domácnosti, dílny |
Průmyslové provozy |
|
Výkonová hranice |
Do cca 2,2 kW |
Od cca 2,2 kW výše |
Tip: Při výběru FM vždy kontrolujte štítek motoru a možnosti jeho zapojení. Nesprávné zapojení může vést k jeho poškození.
Co když ale potřebujete regulovat otáčky 1f motoru s kondenzátorem?
Jednofázové motory, jsou běžné v malých spotřebičích a jednoduchých strojích (např. čerpadla, ventilátory).
Běžné frekvenční měniče určené pro 3f motory nelze použít pro regulaci 1f motorů, kvůli jejich odlišné konstrukci. Pro ovládání otáček 1f motorů je tedy nutné vyhledat zařízení k tomu určené.
Doporučení: Pokud potřebujete regulovat otáčky a máte jen 1f napájení, ideální je použít 1f měnič + 3f motor. Je to efektivní, spolehlivé a dostupné řešení.
