Jak správně vybrat převodovku? Záleží na účelu i provozních podmínkách

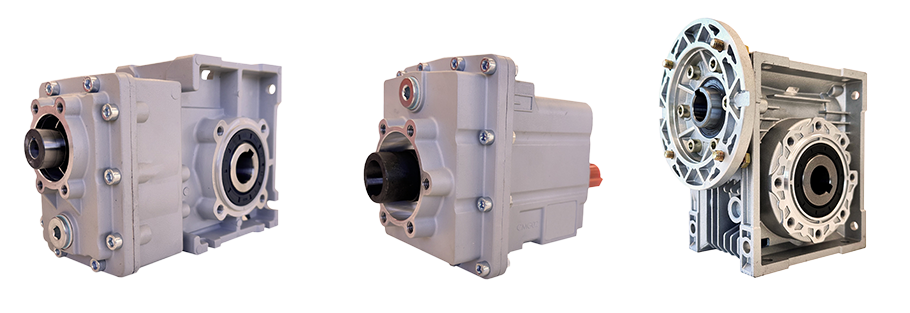

Při návrhu pohonu je převodovka jedním z klíčových prvků. Správně zvolený typ ovlivní výkon, životnost, účinnost i bezpečnost celého stroje. Jak tedy poznat, kdy použít šnekovou, kdy čelní a kdy kuželočelní převodovku?

 1. Vstupní parametry: moment, otáčky, provozní režim

Základem při rozhodování je znát požadovaný výstupní moment a otáčky. Ty určují, jaký převodový poměr budete vůči uvažovanému motoru potřebovat.

 2. Převodový poměr a účinnost

• Šnekové převodovky RV zvládnou vysoký převod v jednom stupni (až i100), ale mají nižší účinnost (cca 40–70 %). Čím vyšší převod, tím nižší účinnost.

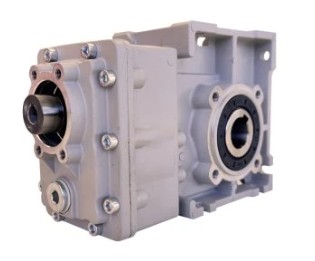

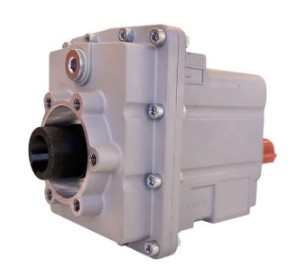

• Čelní 4MC a kuželočelní 4MB převodovky jsou naopak velmi účinné (až 97 %).

 3. Má být výstup převodovky vůči motoru přímo, nebo do strany?

• Přímo – použijte čelní převodovku 4MC
• Do strany (úhlový převod) – volte šnekovou RV nebo kuželočelní 4MB

 4. Má zůstat zátěž stát, i když vypnete motor?

Šnekové převodovky RV jsou při vyšších převodech (i60, i80 a i100) samosvorné, to znamená, že se po vypnutí motoru samy zablokují – nepotřebují tak přídavnou brzdu na motoru. Hodí se tedy třeba na brány, klapky, výtahy ale i míchačky, grily.
👉 Pokud má pohon zátěž „držet“, volte šnekovou převodovku RV s vysokým převodovým poměrem

 5. Jak často se bude pohon spouštět a bude běžet na obě strany?

K největšímu opotřebení převodů dochází při spouštění. A zvláště šnekový převod je na četnost spuštění a na oboustranný chod háklivý.

• Pokud bude pohon spouštěn jen méně často, do 1x za minutu a jednostranně, je šneková převodovka RV dobrou volbou.
• Jestli se bude pohon spínat např. 4x za minutu a více, nebo se bude směr otáčení měnit, či bude pohon běžet nepřetržitě, bude vhodnější si připlatit za kuželočelní 4MB, nebo čelní 4MC převodovku.

 6. A co cena?

• Šnekové převodovky jsou nejlevnější na pořízení, ale méně úsporné a pro intenzivní aplikace nevhodné.
• Čelní a kuželočelní jsou finančně náročnější, ale mají nízké ztráty a dlouhou životnost.

🧭 Shrnutí:

Věříme, že Vám tento stručný přehled pomůže se zorientovat v široké nabídce typů převodovek. Pokud přesto váháte, tak na základě vstupních parametrů (napájení, potřebný moment, výstupní otáčky a četnost spínání za hodinu) vám rádi poradíme vybrat vhodný motor a převodovku přesně pro vaši aplikaci.
